ЦЕНА: ОТ 14500 USD
Конструктивные решения приводов, механизмов подачи сырья, его разогрева и прессования продуманы и продолжают совершенствоваться. Работа станка максимально автоматизирована в вопросах смазки, контроля температурного режима и работы с пресс-формой. Все модели могут быть оснащены сервоприводом и системой энергосбережения до 80%. Доступная цена ТПА CMT и наличие системы энергосбережения — залог высокой прибыли вашей компании.
ПРИНЦИП РАБОТЫ

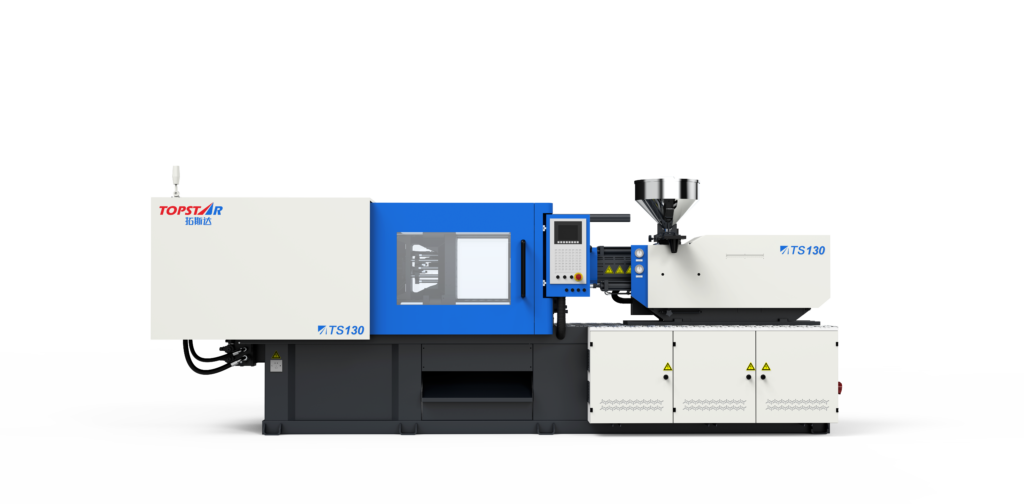

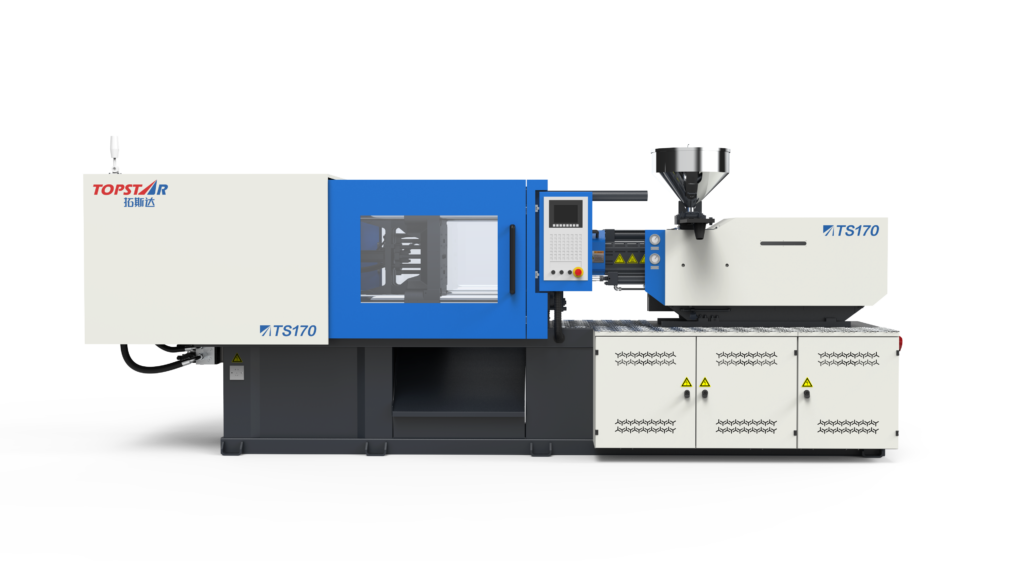

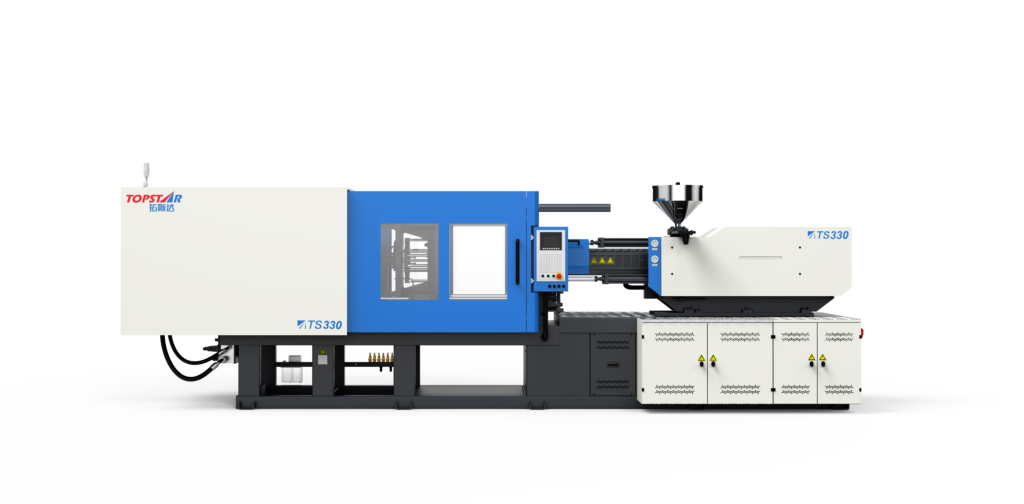

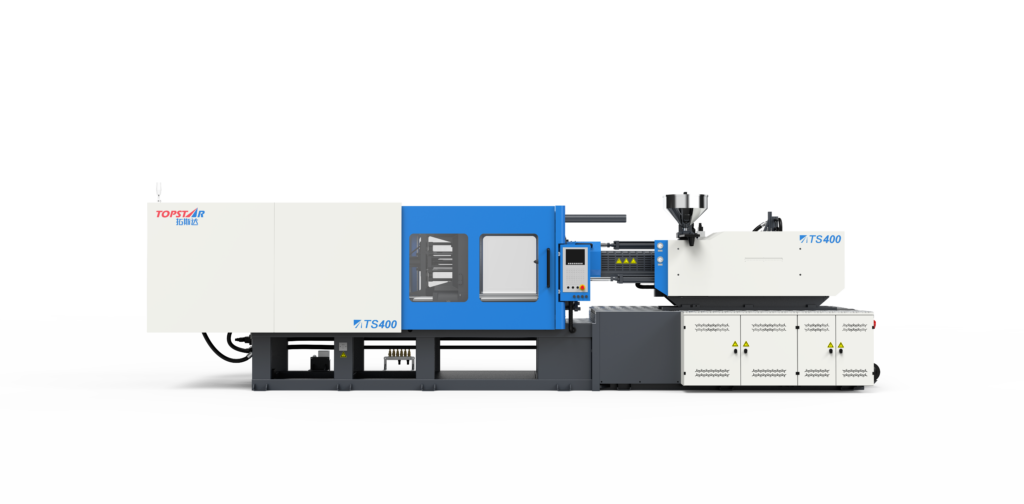

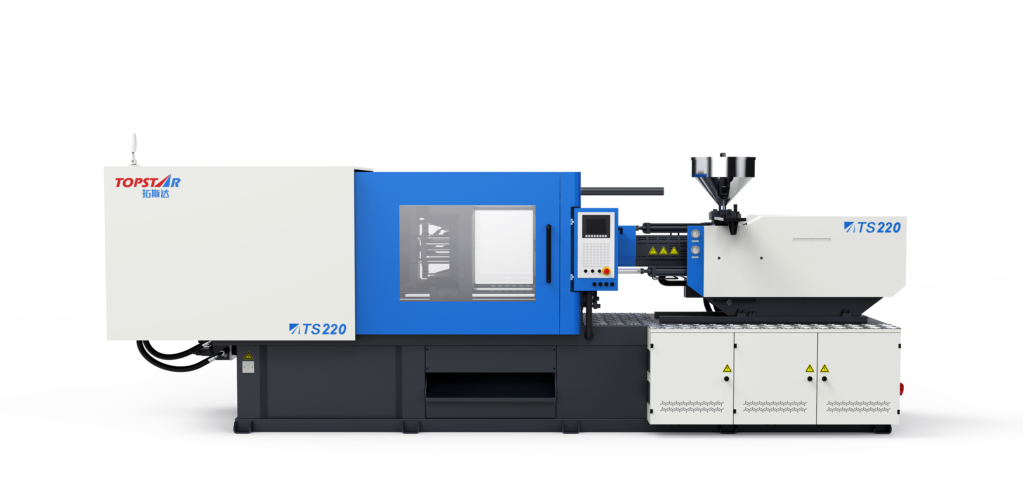

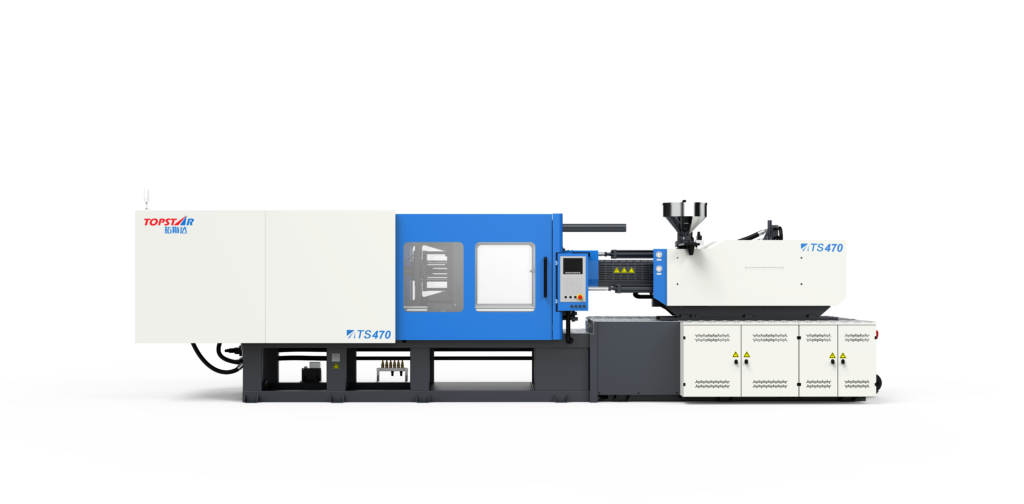

Термопластавтомат российского бренда «СМТ» с горизонтальным размещением колонн является эффективным оборудованием для прессования изделий из термопластичных масс (АСБ, полипропилен, полистирол и тд.). Пресс-форма подается к узлу смыкания по двум направляющим колоннам и прижимаются к подающей фильере, через которую подается разогретая масса полимера. Контролируемое усилие смыкания, благодаря пяти точечному колено-рычажному механизму, повышает качество заполнения формы и уменьшает брак при литье. Последовательный разогрев сырья производится в камере нагрева, в которой находится шнек подачи гранул и нагретой массы. Достаточно большая номенклатура станков позволяет скомплектовать и купить термопластавтомат, который максимально соответствует поставленной задаче.
Компания ООО «КМО» предлагает купить недорогой термопластавтомат с усилием смыкания от 60 до 500 тонн по усилию смыкания с доставкой по России и всему СНГ. Подобрать более точную модель вы можете обратившись к нашим специалистам по указанным контактным телефонам или почте.
Технические характеристики
МОДЕЛЬ | CMT-60 | |||
Узел впрыска | A | B | C | |
Диаметр шнека | мм | 26 | 30 | 32 |
Соотношение L/D | L/D | 25,4 | 22 | 20,6 |
Объем впрыска | см3 | 67.6 | 90 | 102 |
Вес отливки по PS | г | 61.4 | 82 | 93 |
Скорость впрыска | г / с | 55 | 73 | 83 |
Давление впрыска | Кгс/см2 | 2315 | 1733 | 1530 |
Скорость вращения шнека | об/мин | 195 | ||
Узел смыкания | ||||
Усилие смыкания | тонн | 60 | ||
Ход подвижной плиты (макс) | мм | 280 | ||
Размер плит (ш*в) | мм | 490х490 | ||
Расстояние между колоннами (ш*в) | мм | 310×310 | ||
Максимальная высота пресс-формы | мм | 320 | ||
Минимальная высота пресс-формы | мм | 100 | ||
Ход толкателей | мм | 80 | ||
Усилие гидротолкателей | тонн | 2,8 | ||
Прочее | ||||
Макс.давление насоса | MPa | 16 | ||
Мощность электродвигателей | кВт | 7,5 | ||
Мощность нагревателя | кВт | 6,8 | ||
Габаритные размеры (д*ш*в ) | м | 3.65×1.13×1.73 | ||
Емкость гидробака | лит | 135 | ||
Вес машины | тонн | 2,5 |
МОДЕЛЬ | CMT-90 | |||
Узел впрыска | A | B | C | |
Диаметр шнека | мм | 30 | 32 | 35 |
Соотношение L/D | L/D | 23,5 | 22 | 20,1 |
Объем впрыска | см3 | 117 | 133 | 158 |
Вес отливки по PS | г | 106 | 121 | 144 |
Скорость впрыска | г / с | 71 | 81 | 97 |
Давление впрыска | Кгс/см2 | 2345 | 2070 | 1733 |
Скорость вращения шнека | об/мин | 240 | ||
Узел смыкания | ||||
Усилие смыкания | тонн | 90 | ||
Ход подвижной плиты (макс) | мм | 320 | ||
Размер плит (ш*в) | мм | 540х540 | ||
Расстояние между колоннами (ш*в) | мм | 360×360 | ||
Максимальная высота пресс-формы | мм | 350 | ||
Минимальная высота пресс-формы | мм | 150 | ||
Ход толкателей | мм | 90 | ||
Усилие гидротолкателей | тонн | 3 | ||
Прочее | ||||
Макс.давление насоса | MPa | 16 | ||
Мощность электродвигателей | кВт | 11 | ||
Мощность нагревателя | кВт | 7,55 | ||
Габаритные размеры (д*ш*в ) | м | 3.81×1.19×1.79 | ||
Емкость гидробака | лит | 180 | ||
Вес машины | тонн | 2,9 |
МОДЕЛЬ | CMT-110 | |||
Узел впрыска | A | B | C | |
Диаметр шнека | мм | 32 | 35 | 38 |
Соотношение L/D | L/D | 24,1 | 22 | 20,2 |
Объем впрыска | см3 | 137 | 163 | 192 |
Вес отливки по PS | г | 125 | 148 | 175 |
Скорость впрыска | г / с | 74 | 89 | 105 |
Давление впрыска | Кгс/см2 | 2651 | 2233 | 2233 |
Скорость вращения шнека | об/мин | 210 | ||
Узел смыкания | ||||
Усилие смыкания | тонн | 110 | ||
Ход подвижной плиты (макс) | мм | 350 | ||
Размер плит (ш*в) | мм | 605х605 | ||
Расстояние между колоннами (ш*в) | мм | 410×410 | ||
Максимальная высота пресс-формы | мм | 380 | ||
Минимальная высота пресс-формы | мм | 150 | ||
Ход толкателей | мм | 100 | ||
Усилие гидротолкателей | тонн | 3,8 | ||
Прочее | ||||
Макс.давление насоса | MPa | 16 | ||
Мощность электродвигателей | кВт | 13 | ||
Мощность нагревателя | кВт | 8,2 | ||
Габаритные размеры (д*ш*в ) | м | 4.15×1.12×2.00 | ||
Емкость гидробака | лит | 200 | ||
Вес машины | тонн | 3,4 |
МОДЕЛЬ | CMT-140 | |||
Узел впрыска | A | B | C | |
Диаметр шнека | мм | 38 | 42 | 45 |
Соотношение L/D | L/D | 24,3 | 22 | 20,5 |
Объем впрыска | см3 | 193 | 235 | 270 |
Вес отливки по PS | г | 176 | 213 | 246 |
Скорость впрыска | г / с | 94 | 115 | 132 |
Давление впрыска | Кгс/см2 | 2090 | 1733 | 1499 |
Скорость вращения шнека | об/мин | 190 | ||
Узел смыкания | ||||
Усилие смыкания | тонн | 140 | ||
Ход подвижной плиты (макс) | мм | 380 | ||
Размер плит (ш*в) | мм | 665х665 | ||
Расстояние между колоннами (ш*в) | мм | 460×460 | ||
Максимальная высота пресс-формы | мм | 450 | ||
Минимальная высота пресс-формы | мм | 160 | ||
Ход толкателей | мм | 120 | ||
Усилие гидротолкателей | тонн | 5 | ||
Прочее | ||||
Макс.давление насоса | MPa | 16 | ||
Мощность электродвигателей | кВт | 13 | ||
Мощность нагревателя | кВт | 9,2 | ||
Габаритные размеры (д*ш*в ) | м | 4.51×1.16×1.87 | ||
Емкость гидробака | лит | 265 | ||
Вес машины | тонн | 4 |
МОДЕЛЬ | CMT-160 | |||
Узел впрыска | A | B | C | |
Диаметр шнека | мм | 42 | 45 | 50 |
Соотношение L/D | L/D | 23,6 | 22 | 19,8 |
Объем впрыска | см3 | 305 | 350 | 432 |
Вес отливки по PS | г | 277 | 319 | 393 |
Скорость впрыска | г / с | 138 | 160 | 196 |
Давление впрыска | Кгс/см2 | 2070 | 1805 | 1458 |
Скорость вращения шнека | об/мин | 190 | ||
Узел смыкания | ||||
Усилие смыкания | тонн | 160 | ||
Ход подвижной плиты (макс) | мм | 435 | ||
Размер плит (ш*в) | мм | 710х710 | ||
Расстояние между колоннами (ш*в) | мм | 480×480 | ||
Максимальная высота пресс-формы | мм | 520 | ||
Минимальная высота пресс-формы | мм | 180 | ||
Ход толкателей | мм | 135 | ||
Усилие гидротолкателей | тонн | 5 | ||
Прочее | ||||
Макс.давление насоса | MPa | 16 | ||
Мощность электродвигателей | кВт | 18,5 | ||
Мощность нагревателя | кВт | 12,5 | ||
Габаритные размеры (д*ш*в ) | м | 4.86×1.30×2.10 | ||
Емкость гидробака | лит | 300 | ||
Вес машины | тонн | 5,4 |
МОДЕЛЬ | CMT-200 | |||
Узел впрыска | A | B | C | |
Диаметр шнека | мм | 45 | 50 | 55 |
Соотношение L/D | L/D | 24,5 | 22 | 20 |
Объем впрыска | см3 | 340 | 420 | 510 |
Вес отливки по PS | г | 310 | 383 | 466 |
Скорость впрыска | г / с | 124 | 154 | 186 |
Давление впрыска | Кгс/см2 | 2110 | 1713 | 1417 |
Скорость вращения шнека | об/мин | 170 | ||
Узел смыкания | ||||
Усилие смыкания | тонн | 200 | ||
Ход подвижной плиты (макс) | мм | 495 | ||
Размер плит (ш*в) | мм | 790х790 | ||
Расстояние между колоннами (ш*в) | мм | 530×530 | ||
Максимальная высота пресс-формы | мм | 530 | ||
Минимальная высота пресс-формы | мм | 200 | ||
Ход толкателей | мм | 140 | ||
Усилие гидротолкателей | тонн | 7 | ||
Прочее | ||||
Макс.давление насоса | MPa | 16 | ||
Мощность электродвигателей | кВт | 18,5 | ||
Мощность нагревателя | кВт | 13,6 | ||
Габаритные размеры (д*ш*в ) | м | 5.22×1.60×2.21 | ||
Емкость гидробака | лит | 300 | ||
Вес машины | тонн | 6,4 |
МОДЕЛЬ | CMT-250 | |||
Узел впрыска | A | B | C | |
Диаметр шнека | мм | 50 | 55 | 60 |
Соотношение L/D | L/D | 24,2 | 22 | 20,2 |
Объем впрыска | см3 | 455 | 550 | 655 |
Вес отливки по PS | г | 416 | 503 | 600 |
Скорость впрыска | г / с | 187 | 227 | 270 |
Давление впрыска | Кгс/см2 | 2090 | 1723 | 1448 |
Скорость вращения шнека | об/мин | 180 | ||
Узел смыкания | ||||
Усилие смыкания | тонн | 250 | ||
Ход подвижной плиты (макс) | мм | 540 | ||
Размер плит (ш*в) | мм | 870х870 | ||
Расстояние между колоннами (ш*в) | мм | 580×580 | ||
Максимальная высота пресс-формы | мм | 550 | ||
Минимальная высота пресс-формы | мм | 200 | ||
Ход толкателей | мм | 150 | ||
Усилие гидротолкателей | тонн | 7 | ||
Прочее | ||||
Макс.давление насоса | MPa | 16 | ||
Мощность электродвигателей | кВт | 22 | ||
Мощность нагревателя | кВт | 15 | ||
Габаритные размеры (д*ш*в ) | м | 5.82×1.60×2.24 | ||
Емкость гидробака | лит | 380 | ||
Вес машины | тонн | 7,5 |
МОДЕЛЬ | CMT-280 | |||
УЗЕЛ ВПРЫСКА | A | B | C | |
Диаметр шнека | мм | 55 | 60 | 65 |
Соотношение L/D | L/D | 24 | 22 | 20,3 |
Объем впрыска | см3 | 676 | 805 | 945 |
Вес отливки по PS | г | 615 | 732 | 859 |
Скорость впрыска | г / с | 223.5 | 266 | 312.2 |
Давление впрыска | Кгс/см2 | 2039 | 1713 | 1448 |
Скорость вращения шнека | об/мин | 220 | ||
УЗЕЛ СМЫКАНИЯ | ||||
Усилие смыкания | тонн | 280 | ||
Ход подвижной плиты (макс) | мм | 590 | ||
Размер плит (ш*в) | мм | 930х930 | ||
Расстояние между колоннами (ш*в) | мм | 630×630 | ||
Максимальная высота пресс-формы | мм | 630 | ||
Минимальная высота пресс-формы | мм | 200 | ||
Ход толкателей | мм | 150 | ||
Усилие гидротолкателей | тонн | 7 | ||
ПРОЧЕЕ | ||||
Макс.давление насоса | MPa | 16 | ||
Мощность электродвигателей | кВт | 30 | ||
Мощность нагревателя | кВт | 18.3 | ||
Габаритные размеры (д*ш*в ) | м | 6.11×1.81×2.41 | ||
Емкость гидробака | лит | 390 | ||
Вес машины | тонн | 8.8 |
МОДЕЛЬ | CMT-320 | |||
УЗЕЛ ВПРЫСКА | A | B | C | |
Диаметр шнека | мм | 67 | 70 | 75 |
Соотношение L/D | L/D | 23 | 22 | 20,5 |
Объем впрыска | см3 | 1181 | 1289 | 1480 |
Вес отливки по PS | г | 1076 | 1175 | 1349 |
Скорость впрыска | г / с | 337 | 368 | 422 |
Давление впрыска | Кгс/см2 | 1866 | 1713 | 1488 |
Скорость вращения шнека | об/мин | 195 | ||
УЗЕЛ СМЫКАНИЯ | ||||
Усилие смыкания | тонн | 320 | ||
Ход подвижной плиты (макс) | мм | 660 | ||
Размер плит (ш*в) | мм | 1030х1030 | ||
Расстояние между колоннами (ш*в) | мм | 680×680 | ||
Максимальная высота пресс-формы | мм | 720 | ||
Минимальная высота пресс-формы | мм | 250 | ||
Ход толкателей | мм | 160 | ||
Усилие гидротолкателей | тонн | 7 | ||
ПРОЧЕЕ | ||||
Макс.давление насоса | MPa | 16 | ||
Мощность электродвигателей | кВт | 37 | ||
Мощность нагревателя | кВт | 24.7 | ||
Габаритные размеры (д*ш*в ) | м | 7.08×1.99×2.38 | ||
Емкость гидробака | лит | 680 | ||
Вес машины | тонн | 12.8 |
МОДЕЛЬ | CMT-400 | |||
УЗЕЛ ВПРЫСКА | A | B | C | |
Диаметр шнека | мм | 70 | 75 | 80 |
Соотношение L/D | L/D | 23,6 | 22 | 20,6 |
Объем впрыска | см3 | 1500 | 1723 | 1960 |
Вес отливки по PS | г | 1365 | 1567 | 1784 |
Скорость впрыска | г / с | 344 | 395 | 449 |
Давление впрыска | Кгс/см2 | 2029 | 1764 | 1550 |
Скорость вращения шнека | об/мин | 150 | ||
УЗЕЛ СМЫКАНИЯ | ||||
Усилие смыкания | тонн | 400 | ||
Ход подвижной плиты (макс) | мм | 720 | ||
Размер плит (ш*в) | мм | 1100х1100 | ||
Расстояние между колоннами (ш*в) | мм | 730×730 | ||
Максимальная высота пресс-формы | мм | 780 | ||
Минимальная высота пресс-формы | мм | 250 | ||
Ход толкателей | мм | 190 | ||
Усилие гидротолкателей | тонн | 11 | ||
ПРОЧЕЕ | ||||
Макс.давление насоса | MPa | 16 | ||
Мощность электродвигателей | кВт | 45 | ||
Мощность нагревателя | кВт | 29.3 | ||
Габаритные размеры (д*ш*в ) | м | 7.56×2.00×2.52 | ||
Емкость гидробака | лит | 770 | ||
Вес машины | тонн | 15.4 |
МОДЕЛЬ | CMT-500 | ||||
УЗЕЛ ВПРЫСКА | A | B | C | D | |
Диаметр шнека | мм | 75 | 80 | 85 | 90 |
Соотношение L/D | L/D | 23,7 | 22 | 20,7 | 19,5 |
Объем впрыска | см3 | 1727 | 1965 | 2218 | 2487 |
Вес отливки по PS | г | 1560 | 1788 | 2018 | 2266 |
Скорость впрыска | г / с | 386 | 442 | 499 | 560 |
Давление впрыска | Кгс/см2 | 1947 | 1713 | 1509 | 1346 |
Скорость вращения шнека | об/мин | 130 | |||
УЗЕЛ СМЫКАНИЯ | |||||
Усилие смыкания | тонн | 500 | |||
Ход подвижной плиты (макс) | мм | 770 | |||
Размер плит (ш*в) | мм | 1220х1220 | |||
Расстояние между колоннами (ш*в) | мм | 830×830 | |||
Максимальная высота пресс-формы | мм | 810 | |||
Минимальная высота пресс-формы | мм | 330 | |||
Ход толкателей | мм | 240 | |||
Усилие гидротолкателей | тонн | 15 | |||
ПРОЧЕЕ | |||||
Макс.давление насоса | MPa | 16 | |||
Мощность электродвигателей | кВт | 55 | |||
Мощность нагревателя | кВт | 33 | |||
Габаритные размеры (д*ш*в ) | м | 7.74×1.89×2.69 | |||
Емкость гидробака | лит | 900 | |||
Вес машины | тонн | 19 |
